Підключення відеопроцесора Innovex до операційного монітора. Відеоінструкція

Максимальна комплектація відеопроцесора включає кабелі під будь-які типи моніторів та жорстких стійок.

Сюди входять кабелі:

• HDMI/HDMI;
• HDMI/DVI;
• USB/USB для підключення до ноутбуку;
• кабель підключення уретроскопа до відеопроцесора;
• кабель для підключення до телевізора;
• кабель живлення відеопроцесора.

Також в комплектацію входять педалі, які не обов’язкові для підключення, але при необхідності їх можливо підключити та користуватися основними функціями відопроцесора без рук.

Для підключення можна використати кабель HDMI/HDMI, кабель уретероскопа та кабель живлення. Роз’єми для підключення розташовані на задній панелі уретероскопа. Спочатку приєднується блок живлення у правий крайній роз’єм. На кабелі живлення знаходиться вказівник, який вставляється у відеопроцесор із характерним звуком. За таким же принципом підключається кабель уретероскопа. Його роз’єм знаходиться на боковій панелі, куди із клацанням і вводиться штекер.

Таким же чином підключається і штекер уретероскопа, а потім і кабель відеопроцесора до монітора. Далі достатньо сильно натискаємо кнопку на відеопроцесорі, вмикається підсвітка і пристрій готовий до роботи.

Функціонал процесора достатньо обширний. Є можливість виконати фото, запис відео, яке відбувається безпосередньо на карту памяті, вбудовану в лицевій частині панелі відеопроцесора.

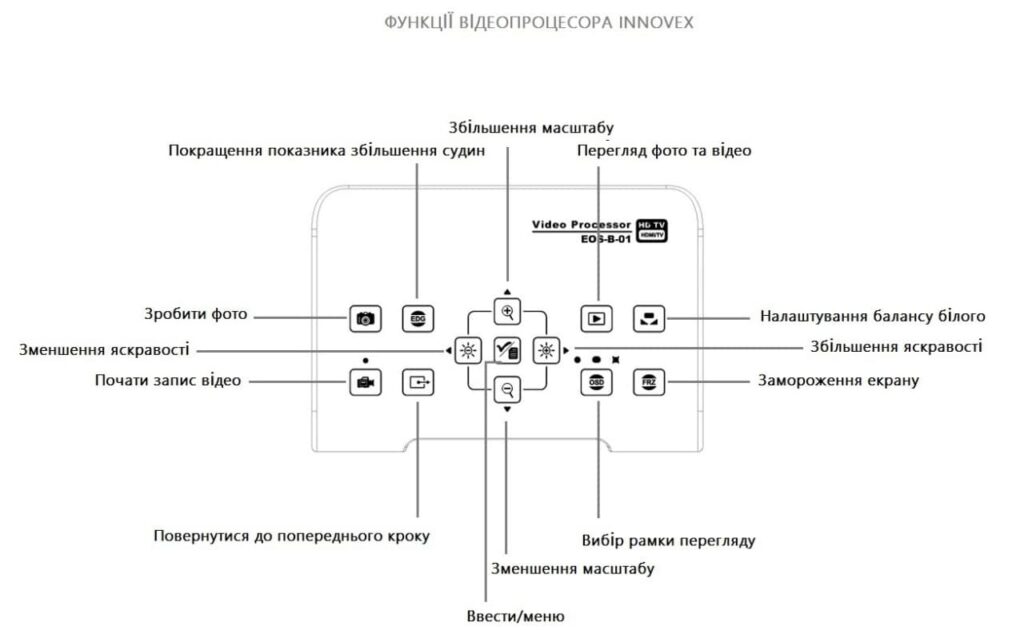

Є кнопка регуляції зернистості на камері, кнопка переходу із налаштування в режим зйомки чи відеозапису, кнопки “+” та “-” з можливістю чотиритактного збільшення чи зменшення зображення, кнопrb “вправо” та “вліво” додають чи знижують яскравість до 5 рівнів, кнопка переходу в Галерею на моніторі з можливістю перегляду в операційній останніх фото і відео, кнопка налаштування балансу білого, кнопка вибору кута захоплення камери, та кнопка “Пауза” в процесі роботи.

Для встановлення балансу білого використовується крайня права кнопка, перед тим навівши камеру на білий аркуш паперу.
